Gaviones de malla electrosoldada

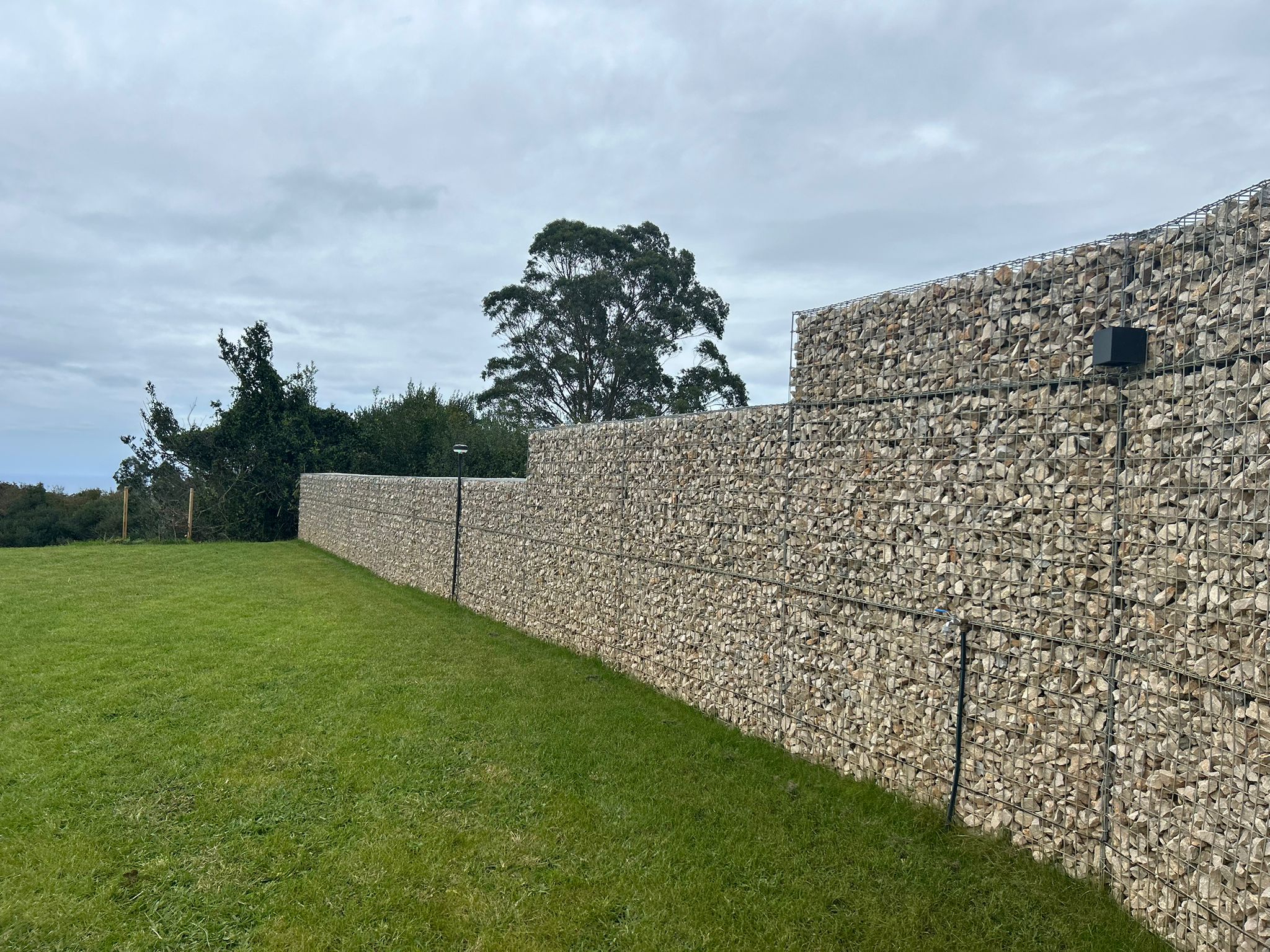

Los paneles de malla de alambre de acero electrosoldado ES-GDM se utilizan en la formación de GAVIONES prismáticos de diferentes medidas, para su aplicación en la construcción de estructuras de diferente tipología en obra civil (Contenciones de tierras, protección y/o revestimiento de cauces…), así como revestimiento de muros con fines arquitectónicos.
En función del uso aplicado los gaviones se suministran pre-montados en fábrica para su rápida instalación y ensamblado en obra.
Para garantizar el correcto comportamiento estructural de los gaviones, los mismos se suministran con tirantes prefabricados de alambre de acero de Φ 4,0 mm, e igual calidad que los paneles, con protección contra corrosión 90% Zn – 10% Al.
Los gaviones se fabrican en cualquier medida requerida por el cliente disponiendo, como ejemplo, las siguientes medidas estandarizadas para uso común.
Datos técnicos
Tipos

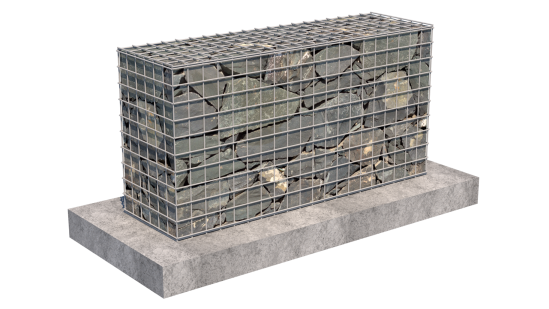

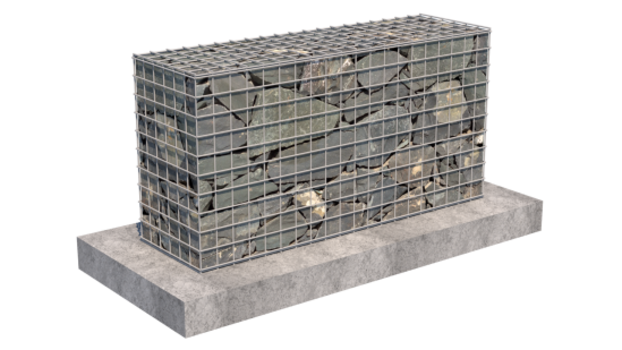

50×50 mm
GAVIÓN con dimensiones nominales (LxHxA) m conformado por malla electro soldada 50×50 mm, fabricada con alambre de acero galvanizado de diámetro Φ 4,0 mm de resistencia nominal a tracción 550 – 700 N/mm2 y protección contra la corrosión mediante aleación 90% Zn-10%Al, con recubrimiento clase «A» según EN 10223-3: 1997 (265 gr/m2), incluso grapas de unión y espiras de alambre de cosido y tirantes de alambre de refuerzo. NO INCLUYE suministro de material de relleno.

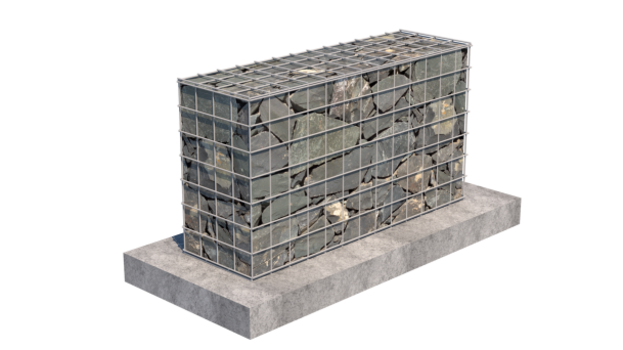

75×75 mm
GAVIÓN PARA REVESTIMIENTO con dimensiones nominales (LxHxA) m conformado por malla electro soldada 75×75 mm, fabricada con alambre de acero galvanizado de diámetro Φ 4,0 mm de resistencia nominal a tracción 550 – 700 N/mm2 y protección contra la corrosión mediante aleación 90% Zn-10%Al, con recubrimiento clase «A» según EN 10223-3: 1997 (265 gr/m2), incluso grapas de unión y cosido y tirantes de alambre de refuerzo. NO INCLUYE suministro de material de relleno ni placas de anclaje

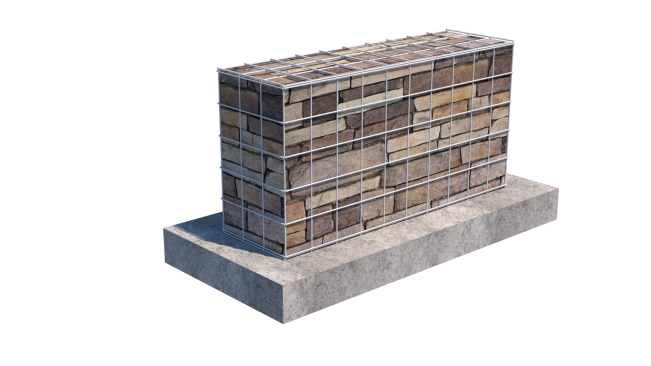

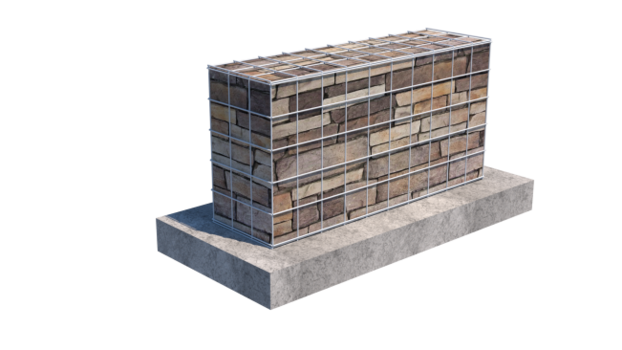

100×100 mm
GAVIÓN con dimensiones nominales (LxHxA) m conformado por malla electro soldada 100×100 mm, fabricada con alambre de acero galvanizado de diámetro Φ 4,5 mm de resistencia nominal a tracción 520 – 670 N/mm2 y protección contra la corrosión mediante aleación 90% Zn-10%Al, con recubrimiento clase «A» según EN 10223-3: 1997 (265 gr/m2), incluso grapas de unión y cosido y tirantes de alambre de refuerzo. NO INCLUYE suministro de material de relleno.

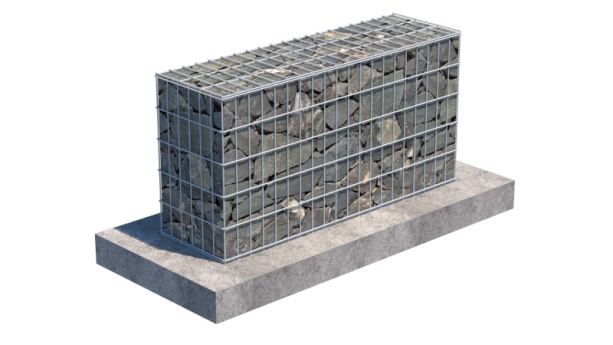

100×50 mm
GAVIÓN con dimensiones nominales (LxHxA) m conformado por malla electro soldada 100×50 mm, fabricada con alambre de acero galvanizado de diámetro Φ 4,5 mm de resistencia nominal a tracción 520 – 670 N/mm2 y protección contra la corrosión mediante aleación 90% Zn-10%Al, con recubrimiento clase «A» según EN 10223-3: 1997 (265 gr/m2), incluso grapas de unión y espiras de alambre de cosido y tirantes de alambre de refuerzo. NO INCLUYE suministro de material de relleno.
Gaviones decorativos Redhen© 2012 y 2014
L. GUTIÉRREZ DE MATA, S.L. comercializa los gaviones decorativos tipo REDHEN© 41 Set, modelos 2012 y 2014 como distribuidor exclusivo en España y Portugal.
REDHEN© es un sistema modular de gaviones que permite conformar elementos arquitectónicos de elevado valor estético mediante un reducido número de componentes.
Amplia gama de tamaños y formas adaptados a las necesidades particulares de cada proyecto.
Sistema de montaje rápido y sencillo sin requerimiento de herramientas especiales ni personal cualificado.
Los únicos gaviones del mercado con esquinas perfiladas y redondeadas.
EL sistema REDHEN© está compuesto de dos modelos de gavión, el modelo 2014 y el modelo 2012 fabricados mediante paneles especiales de alambre soldado de Φ 5 mm de diámetro y perfiles metálicos tipo “u” de 20×8 x2 mm, componiendo una apertura de 50×200 mm, todo ello galvanizado en caliente según PN-EN ISO 1461.
Los paneles se ensamblan entre si mediante elementos de montaje independientes de fácil fijación y acerrojamiento mediante tornillería o varillas de acero inoxidable para conformar diferentes tamaños de gavión.
Modelo 2012
Ensamblado de paneles mediante tornillería de acero inoxidable
Modelo 2014
Ensamblado de paneles mediante conectores especiales y varillas de acero inoxidable
Ejemplos
Banco simple: 2 elementos
Banco doble: 2 elementos
Florera baja
Florera alta
Banco cuadrado con banco interior
Muro cubre contenedores sencillo
