Gaviones de malla

Gaviones de malla de triple torsión GTT-GDM

L. GUTIÉRREZ DE MATA, S.L. fabrica y comercializa los gaviones GTT-GDM fabricados con malla hexagonal de alambre de acero de triple torsión desde su fundación en el año 1935 por Leopoldo G. de Mata.

Los gaviones GTT-GDM se fabrican bajo el estricto cumplimiento de la normativa UNE-EN 10223, en base a la Evaluación Técnica Europea ETA 19/0105 y 17/0265.

Los gaviones prismáticos GTT-GDM, presentan un amplio rango de usos, principalmente dentro del campo de la ingeniería civil, tales como:

Los gaviones GTT-GDM se fabrican con enrejados hexagonales de alambre de acero de triple torsión TT-GDM con las siguientes medidas comerciales de apertura de malla, diámetro y calidad de alambre, de acuerdo a la certificación ETA 17/0265 y ETA 19/0105

Datos técnicos

gaviones de malla electrosoldada

Los paneles de malla de alambre de acero electrosoldado ES-GDM se utilizan en la formación de GAVIONES prismáticos de diferentes medidas, para su aplicación en la construcción de estructuras de diferente tipología en obra civil (Contenciones de tierras, protección y/o revestimiento de cauces…), así como revestimiento de muros con fines arquitectónicos.

En función del uso aplicado los gaviones se suministran pre-montados en fábrica para su rápida instalación y ensamblado en obra.

Para garantizar el correcto comportamiento estructural de los gaviones, los mismos se suministran con tirantes prefabricados de alambre de acero de Φ 4,0 mm, e igual calidad que los paneles, con protección contra corrosión 90% Zn – 10% Al.

Los gaviones se fabrican en cualquier medida requerida por el cliente disponiendo, como ejemplo, las siguientes medidas estandarizadas para uso común.

Datos técnicos

Tipos

 50×50 mm

GAVIÓN con dimensiones nominales (LxHxA) m conformado por malla electro soldada 50×50 mm, fabricada con alambre de acero galvanizado de diámetro Φ 4,0 mm de resistencia nominal a tracción 550 – 700 N/mm2  y protección contra la corrosión mediante  aleación 90% Zn-10%Al, con recubrimiento clase «A» según  EN 10223-3: 1997 (265 gr/m2), incluso grapas de unión y espiras de alambre de cosido y tirantes de alambre de refuerzo. NO INCLUYE suministro de material de relleno.

 75×75 mm

GAVIÓN PARA REVESTIMIENTO con dimensiones nominales (LxHxA) m conformado por malla electro soldada 75×75 mm, fabricada con alambre de acero galvanizado de diámetro Φ 4,0 mm de resistencia nominal a tracción 550 – 700 N/mm2  y protección contra la corrosión mediante aleación 90% Zn-10%Al, con recubrimiento clase «A» según  EN 10223-3: 1997 (265 gr/m2),  incluso grapas de unión y cosido y tirantes de alambre de refuerzo. NO INCLUYE suministro de material de relleno ni placas de anclaje

100×100 mm

GAVIÓN con dimensiones nominales (LxHxA) m conformado por malla electro soldada 100×100 mm, fabricada con alambre de acero galvanizado de diámetro Φ 4,5 mm de resistencia nominal a tracción 520 – 670 N/mm2 y protección contra la corrosión mediante aleación 90% Zn-10%Al, con recubrimiento clase «A» según  EN 10223-3: 1997 (265 gr/m2), incluso grapas de unión y cosido y tirantes de alambre de refuerzo. NO INCLUYE suministro de material de relleno.

100×50 mm

GAVIÓN con dimensiones nominales (LxHxA) m conformado por malla electro soldada 100×50 mm, fabricada con alambre de acero galvanizado de diámetro Φ 4,5 mm de resistencia nominal a tracción 520 – 670 N/mm2 y protección contra la corrosión mediante aleación 90% Zn-10%Al, con recubrimiento clase «A» según  EN 10223-3: 1997 (265 gr/m2), incluso grapas de unión y espiras de alambre de cosido y tirantes de alambre de refuerzo. NO INCLUYE suministro de material de relleno.

Gaviones decorativos Redhen© 2012 y 2014

L. GUTIÉRREZ DE MATA, S.L. comercializa los gaviones decorativos tipo REDHEN© 41 Set, modelos 2012 y 2014 como distribuidor exclusivo en España y Portugal.

REDHEN© es un sistema modular de gaviones que permite conformar elementos arquitectónicos de elevado valor estético mediante un reducido número de componentes.

Amplia gama de tamaños y formas adaptados a las necesidades particulares de cada proyecto.

Sistema de montaje rápido y sencillo sin requerimiento de herramientas especiales ni personal cualificado.

Los únicos gaviones del mercado con esquinas perfiladas y redondeadas.

EL sistema REDHEN© está compuesto de dos modelos de gavión, el modelo 2014 y el modelo 2012 fabricados mediante paneles especiales de alambre soldado de Φ 5 mm de diámetro y perfiles metálicos tipo “u” de 20×8 x2 mm, componiendo una apertura de 50×200 mm, todo ello galvanizado en caliente según PN-EN ISO 1461.

Los paneles se ensamblan entre si mediante elementos de montaje independientes de fácil fijación y acerrojamiento mediante tornillería o varillas de acero inoxidable para conformar diferentes tamaños de gavión.

Modelo 2012
Ensamblado de paneles mediante tornillería de acero inoxidable

Modelo 2014
Ensamblado de paneles mediante conectores especiales y varillas de acero inoxidable

Ejemplos

Banco simple: 2 elementos

Banco doble: 2 elementos

Florera baja

Florera alta

Banco cuadrado con banco interior

Muro cubre contenedores sencillo

Accesorios de montaje

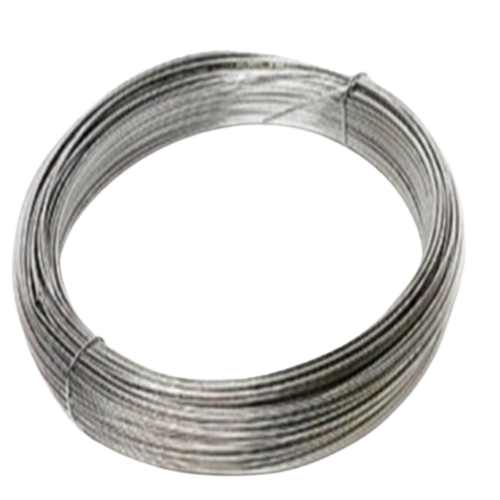

L.GUTIÉRREZ DE MATA, S.L. suministra accesorios específicos para el apoyo en el montaje de gaviones en obra.

Grapadora automática

Grapadora SGN-50 con cargador para 100 grapas tipo CL-50, presión de trabajo 5-6 bar, herramienta de apoyo en tareas de instalación de gaviones.

Grapadora manual

Grapadora manual SGM-50 con cargador para 75 grapas tipo CL-50, herramienta de apoyo en tareas de instalación de gaviones.

Grapas de acero

Grapas de acero de alto límite elástico (1.600 N/mm2), Galvanizado 95%Zn-5%Al Clase «A» tipo CL-50, de Φ 3.0 mm de diámetro. (caja de 1.600 unidades), también disponibles en calidad INOX AISI 316 (bajo pedido).

Anclaje de acero

Placa cuadrada de anclaje de chapa de acero galvanizado 100×100/3 mm (espesor de chapa # 3 mm) con perforación interior de diámetro Φ 14 mm. Para anclaje de gaviones en hormigón
